Thermographie

Principe

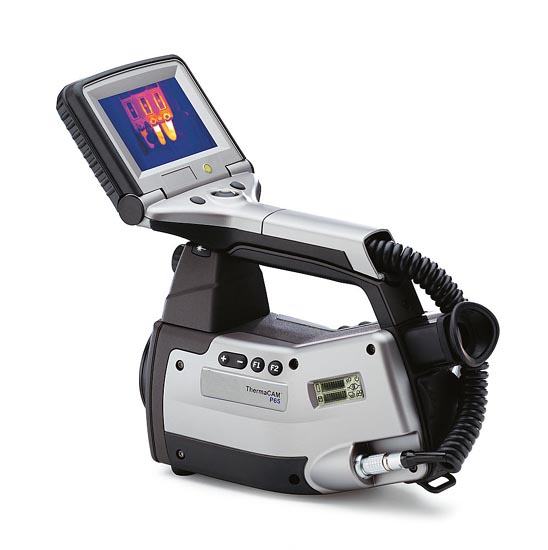

La thermographie infrarouge utilise une caméra sensible aux rayonnements infrarouges (image 1) émis par un « corps » (et non aux variations de température). La nature de ce rayonnement ne permet que des mesures de surface, on ne peut pas voir à travers les objets que l’on «vise».

Cette technique permet d’effectuer des diagnostics thermiques dans divers domaines, tels que le bâtiment, la médecine, l’écologie, etc…

Application au bâtiment

Dans le bâtiment, la thermographie infrarouge permet de contrôler, de rechercher et/ou de détecter :

• Les défauts d’isolation et le bilan thermique (image 2),
• Les ponts thermiques (image 3),
• Le passage des conduites de chauffage et d’eau sanitaire,
• La condensation dans les isolants dûe aux défauts d'étanchéïté des parois (image 4),
• Les défaillances dans les conduites de chauffage par le sol (exemple : image 5) ou d'installations sanitaires,
• Les pertes de chaleur par convection au travers des fissures et interstices de l’enveloppe de locaux ou de bâtiment,
• Les mauvaises connexions, surcharges et défauts internes des installations électriques.

Une analyse thermographique d’un bâtiment s’effectue lorsque la différence de température entre l’intérieur et l’extérieur dépasse 10°C. Au printemps et en automne, les mesures se font de préférence tôt le matin ou tard le soir.

Une caméra infrarouge n’est ni un scanner, ni un appareil de radiographie. Elle ne détecte que les différences de températures sur les surfaces. Cependant il est souvent possible de deviner les raisons pour lesquelles des différences de températures apparaissent. En général, l’aide du propriétaire par sa connaissance du bâtiment contribue à la juste interprétation des images infrarouges. Dans certains cas extrêmes la thermographie infrarouge atteint ses limites.
